iS6059 THT Inspection – 用于底面质量检测的卓越 3D 自动光学检测

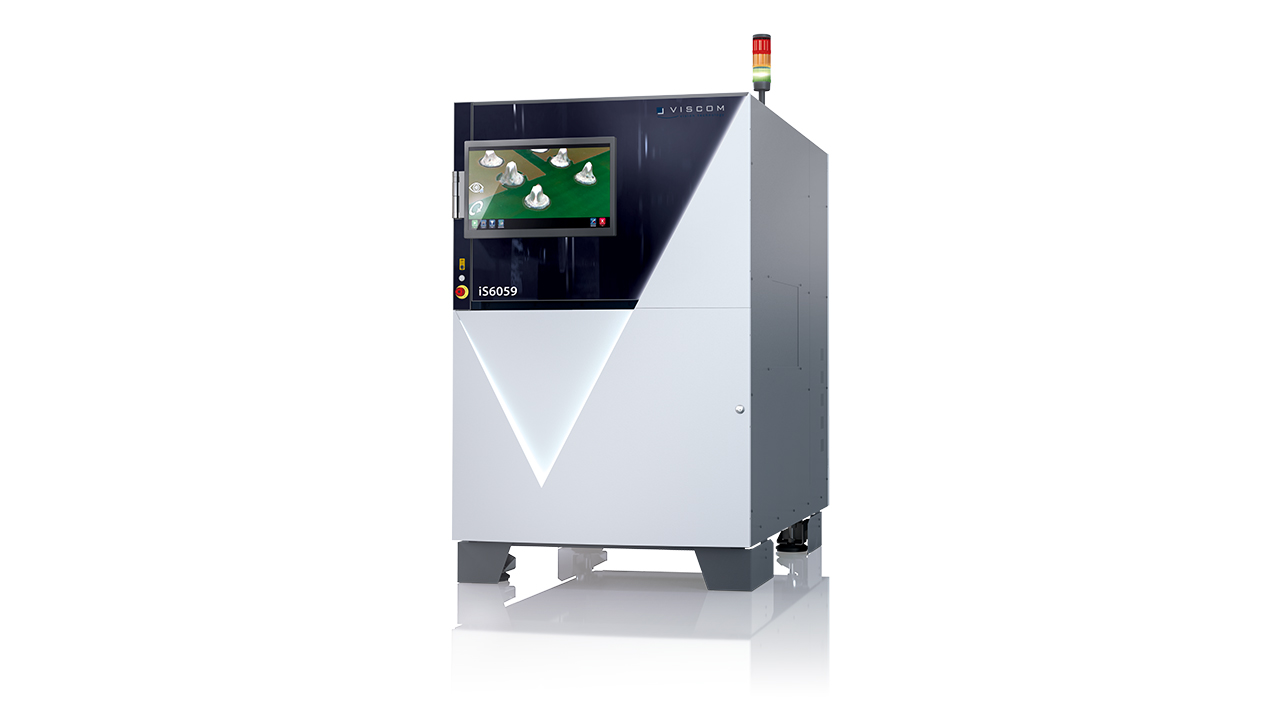

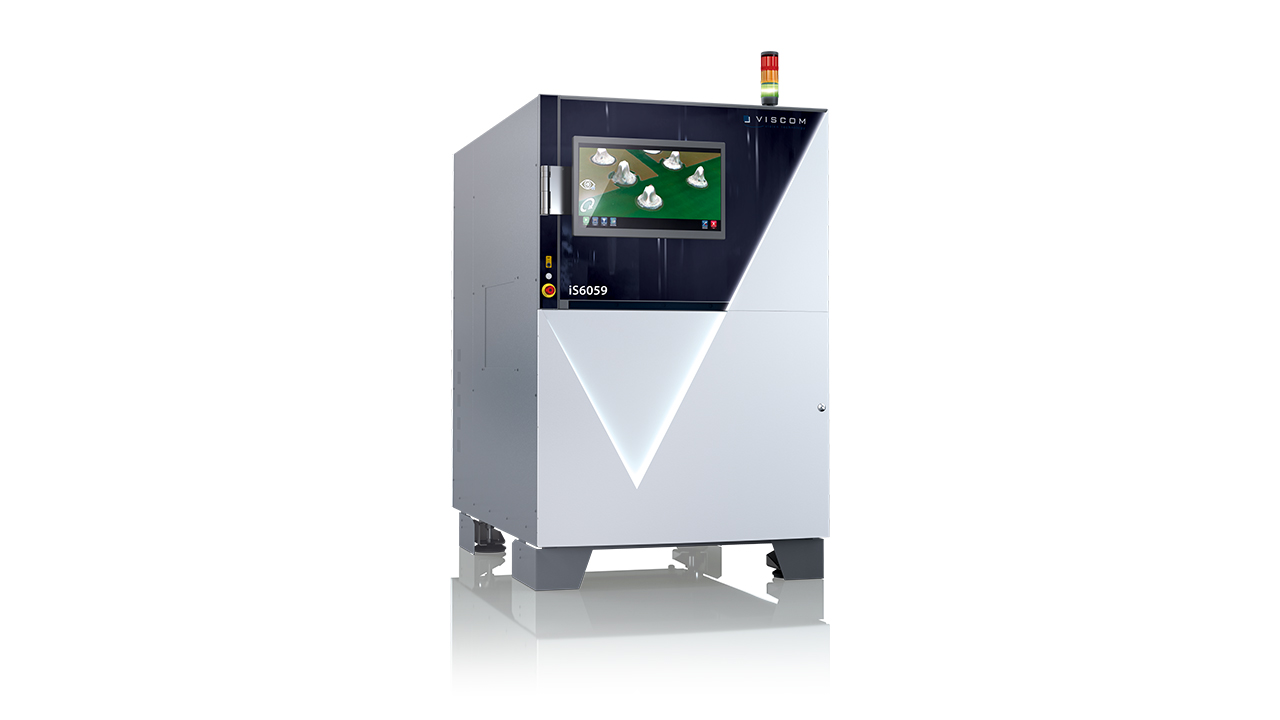

3D 自动光学检测系统 iS6059 THT Inspection 可利用创新式 3D 照相技术针对印刷电路板正面和反面上分布的 THT 组件、THT 焊点、PressFit 和 SMD 组件执行无阴影且高精度的检测。该系统能以 2D、2.5D 和 3D 的方式高速检查电路板和工件托架上的检测对象。因此，iS6059 THT Inspection 代表着最大化的缺陷识别以及最高程度的通量。各种不同类型的照明可灵活切换，确保测试结果以最出色品质呈现。
检测范围

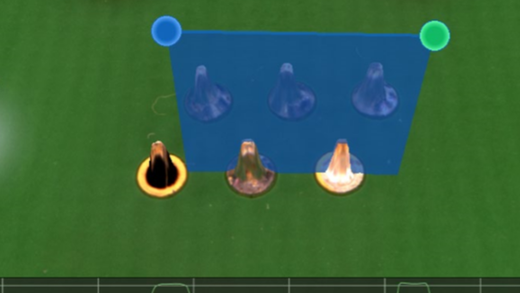

THT 上的高度刨面

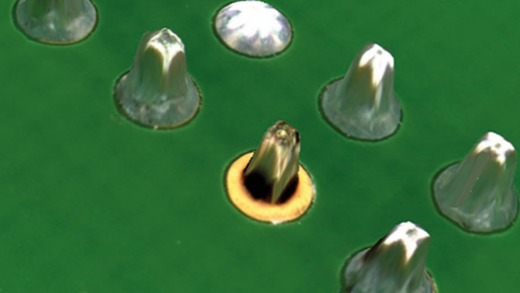

脱锡（前面）或缺少引脚（后面）

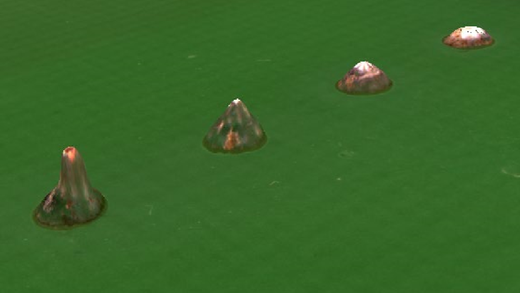

针脚长度的可靠 3D 检测

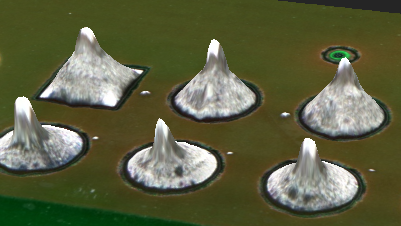

THT 焊接点的 3D 质量控制- 性能强大的 3D XM 传感器方案用于反面质量检测
- 最佳检测质量：通过使用 8 个斜角相机实现无遮挡检测
- 系统灵活性：可对各类检测对象执行可靠处理
- 通过扩展处理选项（例如长板选项）来优化流程设计
- 应用 Viscom 标准软件实现最短时间和最少培训花费
- 与现有产品线高度兼容
- 改良的人体工学设计
- 通用数据库、全局校准：可传输至所有系统
- 通过灵活的单一验证或多重验证，实现最佳检测进程优化
- 运用 EasyPro/vVision 软件可简化操作和检测程序设立
- 性能强大的光学字符识别 (OCR) 软件
- 无缝对接产线的数据端口
- Viscom Quality Uplink：智能联网融入产线的 Viscom 检测系统
- 生产线控制和产品可追溯性
- 灵活兼容生产线沿线的其他生产相关模块，如缓冲轨道、标签打印机等
- 兼容与 MES 系统进行信息交换
- 使用 Viscom SPC / vSPC 执行统计进程控制
- 高效的离线编程站
- 可选系统联网功能，使用 vConnect 获得检测结果
|
焊点：波峰焊或选择性焊接后对电路板底面的 3D 检查
|
|
|
|
错误/特征：
|
|
SMD：存在、XY 位置、旋转、组件高度、极性、空焊、焊接错误、偏移/立碑效应，焊桥
|
|
THT：存在、XY 位置、空焊、焊接错误、焊桥、引脚高度、非润湿引脚、非润湿垫
|
|
选配：开孔面积分析、斜圈缺陷、色环分析、OCR、焊点中的吹孔、焊珠/锡渣
|
|
尺寸
|
|
|
系统外壳：
|
1100 mm x 1756 mm x 1753 mm
|
|
|
（宽 x 长 x 高）
|
|
|
|
SENSORIK（传感器）
|
XMu-II
|
|
|
|
|
3D 传感系统
|
|
|
Z 分辨率：
|
.5 µm
|
|
Z 测量范围：
|
最高达 30 mm
|
|
|
|
斜角相机
|
|
|
百万像素相机数量：
|
8
|
|
|
|
正交摄像头
|
|
|
分辨率：
|
13 µm/Pixel
|
|
像场尺寸：
|
50 mm x 50 mm
|
|
|
|
检测速度：
|
最高达 65 cm²/s
|
|
|
|
印刷电路板处理
|
|
|
电路板尺寸：
|
508 mm x 560 mm
|
|
长板（Long Board）可选
|
|
|
|
软件
|
|
|
操作界面：
|
Viscom vVision/SI EasyPro
|
|
统计进程控制：
|
Viscom vSPC/SPC，开放式界面（选配）
|
|
验证维修站：
|
Viscom vVerify/HARAN
|
|
远程诊断：
|
Viscom SRC（选配）
|
|
编程站：
|
Viscom PST34（选配）
|
