Viscom 的 AOI 可实现最佳的循环时间和最大的检查深度

[Translate to Chinese:]
您现在的位置:

从各个角度均可实现出色的测试结果

自动光学检测 3D-AOI 是当今电子制造中质量控制的重要组成部分。购买 3D-AOI 系统的任何人都希望确保自己的电子产品以最高的质量制造,并保证其使用寿命。Viscom 系统具有一流的 3D 和软件功能,可提供高测量精度和出色的图像质量。为了简化快速的产品更换,甚至大批量的生产,我们的 3D AOI 系统采用易于编程的涉及,可以灵活地适应新要求。


真实呈现

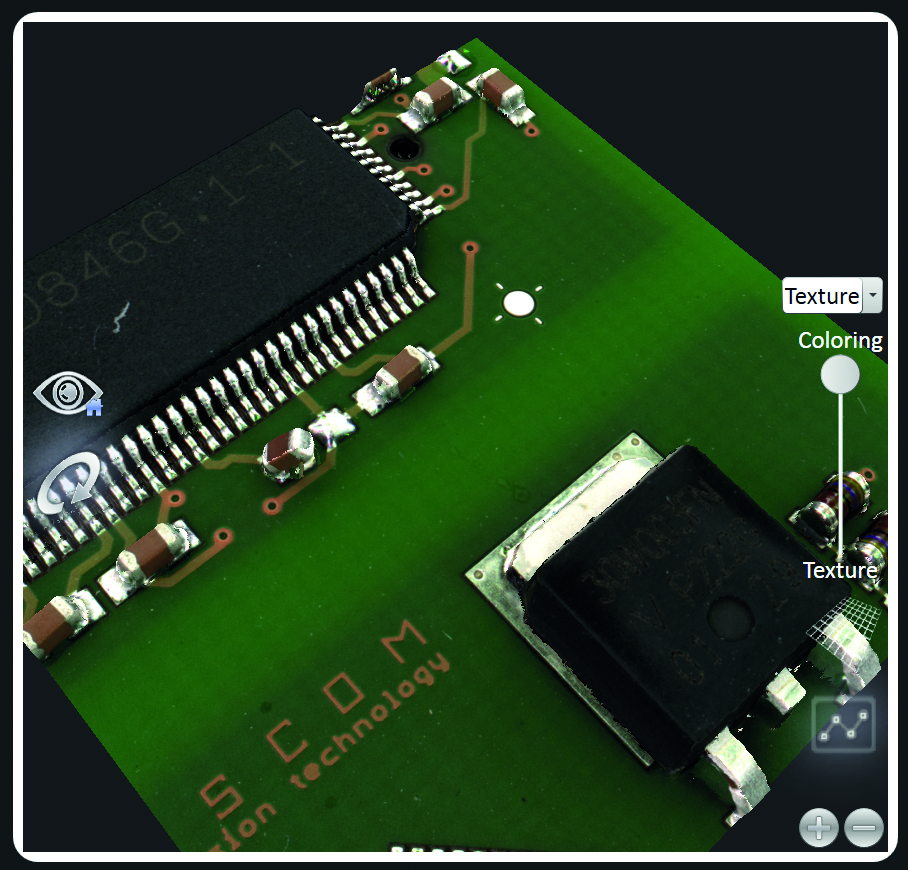

在小型化趋势的背景下(例如,在存在检查中),3D 检测已证明了其价值。借助 3D 栅格,您可以清楚地识别组件。焊点适用特殊标准,因为其形状具有必须加以考虑的特殊特征。此外,还要考虑干扰反射,或相关的芯片组件主体可能覆盖其自身的焊点。Viscom 的经验表明:为了计算焊点的数量并排除错误,尽可能多的侧面摄像头有利而无害。Viscom 在此默认使用最多 8 台倾斜摄像头,并结合 3D 条纹投影,因此 3D 图像的纹理不会显示任何横向误差,同时可以实现更高的图像采集速度。凭借 Viscom 独特的 360View,操作员可以选择视角,并始终获得最佳的纹理图像。通过使用侧面摄像头,360View 可以从几乎所有角度提供逼真的 3D 呈现,从而实现可靠的缺陷分类。

用于光学检测的 Viscom 产品组合包括 S3088 系统系列——包括 S3088 ultra、S3088 ultra gold、S3088 ultra chromeS3088 DT。为了实现针对电路板底面的最佳检测,Viscom 提供了 S3016 ultra 系统。

在生产线之外,作为独立的台式解决方案,可以使用手动 AOI 系统  检查印刷电路板上的组件和焊点。光学检测程序检查组件是否存在偏差。倾斜摄像头模块确保对关键缺陷进行可靠的识别。Viscom 台式  AOI 系统的应用范围已扩展到中等批量和原型的质量保证,还可以用作编程系统。

优势

  • 从所有可选角度的真实呈现
  • 精确且通过认证的 3D 测量
  • 快速的检查速度
  • 智能工厂的多元化网络数据交换
  • 灵活的系统配置,适合超长印刷电路板、FastFlow 处理、双通道操作

下载

S3088 ultra gold

采用创新摄像头技术的先进 3D 检测技术,实现出色的检测深度
